TGP-085-03BHS 600V 85A Bloc De Jonction D'épisseuse De Puissance À 3 VoiesSOLUTION DES BLOCS TERMINAUX

N° de modèle

TGP-085-03BHS

Lieu de fabrication

Taiwan, ROC

SHINING E&E INDUSTRIAL CO., LTD.

Exportateur, FEO (OEM), Fabricant, Importateur, ODM

Contacter le fournisseur Demande de devis

More About This Product

Contacter le fournisseur

Détails du produit Profil de la société

Contacter le fournisseur

SHINING E&E est Taiwan TGP-085-03BHS 600V 85A 3 Way Power Splicer Terminal Block fournisseur et fabricant avec plus de 44 ans d'expérience.

Spec

Type

Power Distributiom

Caractéristiques principales

TGP-085-03BHS 600V 85A Bloc de jonction d'épisseuse de puissance à 3 voies

Informations sur le produit Gerneral
Numéro d'article:	TGP-085-03BHS
Notation:	600V, 85A, 3 voies (pôle)
Taille:	*79,0 41,0 * 33,2 mm (L * W * H)**
Taille de fil:	Entrée: # 14-2 AWG / Sortie: # 14-2 AWG Entrée: 2,0-33,0 mm ² / Sortie: 2,0-33,0 mm ²
Taille de la vis:	Vis de pression à six pans creux et vis de pression à fente, 5 / 16-24

Dimensions [mm]
Numéro d'article	Chemin (pôle)	Longueur (L)	Largeur (W)	Hauteur (H)
TGP-085- 02BHS	2	2,354 "(59,8 mm)	1,614 " (41,0 mm)	1,307 " (33,2 mm)
TGP-085- 03BHS	3	3,110 "(79,0 mm)
TGP-085- 04BHS	4	3,835 "(97,4 mm)
TGP-085- 05BHS	5	4,598 "(116,8 mm)
TGP-085- 06BHS	6	5,362 "(136,2 mm)
TGP-085- 07BHS	7	6,094 "(154,8 mm)
TGP-085- 08BHS	8	6,850 "(174,0 mm)

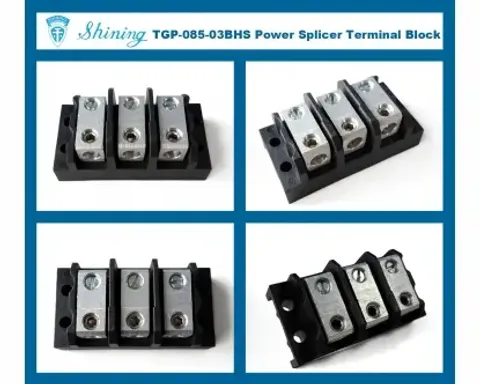

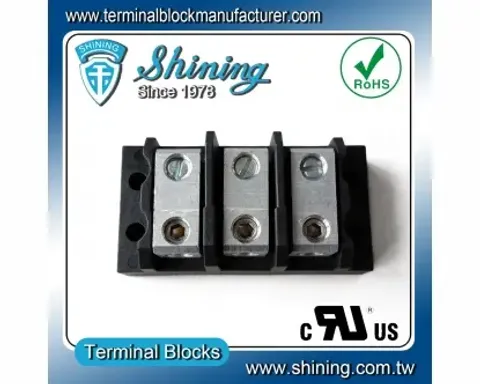

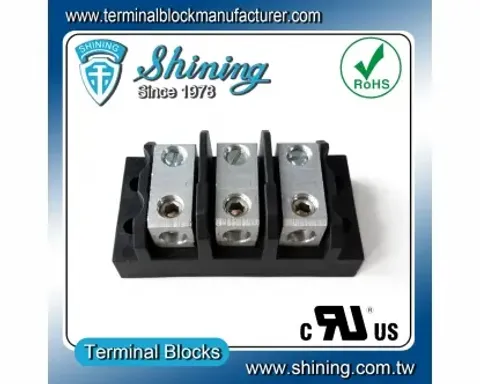

Photos de produits

TGP-085-03BHS 600V 85A Bloc de jonction d'épisseuse de puissance à 3 voies

caractéristiques du produit

Numéro d'article: TGP-085-03BHS

Tension nominale: 600V

Courant évalué: 85A

Type d'installation: monté sur panneau. Le rail DIN n'est pas requis

Voie (pôle): 3 voies (pôle)

Caractéristique:

1. Vis: vis de réglage à six pans creux et vis de réglage fendue (5 / 16-24)

2. Matériel de vis: Blanc = acier; SS = acier inoxydable

3. Entrée: 1 manière; Sortie: 1 voie

Certificat: RoHS. Approbation UL / cUL


Numéro d'article	TGP-085-02BHS	TGP-085-03BHS	TGP-085-04BHS	TGP-085-05BHS	TGP-085-06BHS	TGP-085-07BHS	TGP-085-08BHS
Caractéristiques
Longueur totale (L) [pouces]	2,354 "(59,8 mm)	3,110 "(79,0 mm)	3,835 "(97,41 mm)	4,598 "(116,8 mm)	5,362 "(136,2 mm)	6,094 "(154,8 mm)	6,850 "(174,0 mm)
Réf. Longueur (L1) [pouces]	1,890 "(48,0 mm)	2,638 "(67,0 mm)	3,386 "(86,0 mm)	4,134 "(105,0 mm)	4,882 "(124,0 mm)	5,630 "(143,0 mm)	6,378 "(162,0 mm)
Réf. Longueur (L2) [pouces]	0,748 "(19,0 mm)
Réf. Longueur (L3) [pouces]	0,630 "(16,0 mm)
Largeur (W) [pouces]	1,614 "(41,0 mm)
Réf. Largeur (W1) [pouces]	0,630 "(16,0 mm)
Hauteur (H) [pouces]	1,307 "(33,2 mm)
Vis (ligne)	Vis de pression à six pans creux et vis de pression à fente, 5 / 16-24
Couple nominal [in-lb]	60 in-lb ou 2,26 Nm
Taille de connexion rapide (charge)	N / A
Chemin (pôle)	2	3	4	5	6	7	8
Spécifications électriques
Tension nominale [V]	600 V
Courant nominal [A]	85A
Taille du fil [AWG]	Entrée: # 14-2 AWG / Sortie: # 14-2 AWG
Taille WIre [mm ² ]	Entrée: 2,0-33,0 mm ² / Sortie: 2,0-33,0 mm ²
Matériaux
Matériaux isolants	PBT
Couleur	Noir
Grade ignifuge	UL 94V-0
Température [℃]	120 ℃
Approbation	Approuvé UL / cUL. No. de dossier E257927

Emballage

200 pcs / NW: 18,4 kg / carton

Informations sur la livraison

1. Pour les petites quantités, l'expédition est préférable à l'expédition avec express par UPS, DHL, EMS, TNT ou FedEx pour respecter votre délai dans le monde entier.

2. Pour une production de masse régulière, les expéditions peuvent être organisées par voie aérienne, maritime ou express . Faites-nous part de vos besoins, nous essaierons de sauvegarder votre budget et de respecter les délais.

Express

Expédition

Détails du paiement

Conditions de paiement :

Other, TT, L/C

Pièce jointe

SHINING-E-Catalogue-TGP-085-B-Series-600V-85A-2-3-4-5-6-7-8-Way-Splicer-Block-11.pdf(0.663 MB)
